G110 - Исполнение на лапах |
G310 - Исполнение фланцевое
|
Описание:

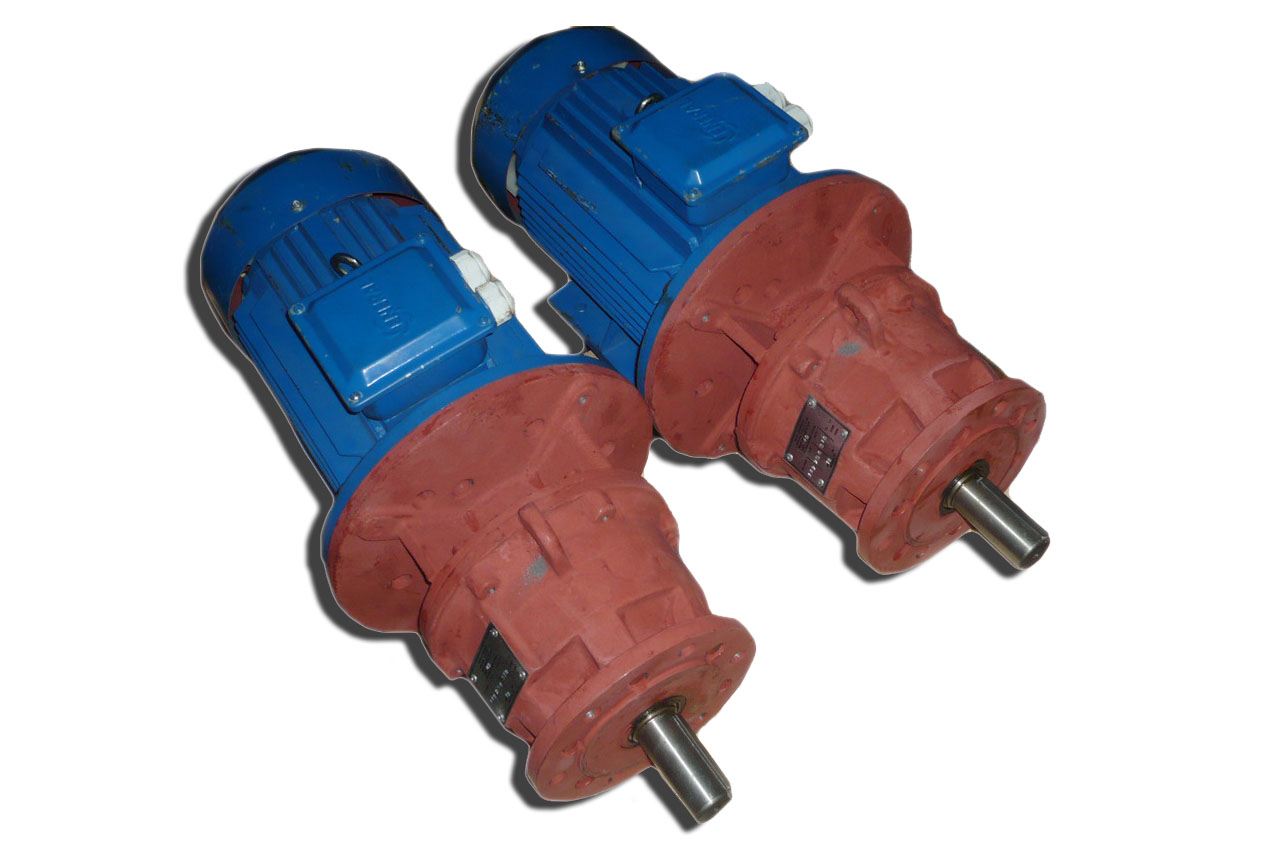

Мотор-редуктор 3МП–31.5 (ранее обозначался как мотор-редуктор 1МПз2-31.5) планетарный, предназначен для снижения частоты вращения и передачи крутящего момента механизмам общемашиностроительного назначения, (исключая механизмы для подъема груза).
Условия применения редукторов:
-
Режим работы - продолжительный, с продолжительностью работы 8-24 ч/сут;
-
Нагрузка постоянная и переменная (в пределах номинального крутящего момента) одного направления и реверсивная;
-
Внешняя среда - неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3;
-
Климатическое исполнение У(N) — умеренный климат, категория размещения 3 - эксплуатация в помещениях, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, рабочая температура окружающей среды от -45°С до +40°С, или Т - тропический климат, категория размещения 2 -эксплуатация под навесом или в помещении, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе, рабочая температура окружающей среды от -10°С до +45°С;
-
Высота над уровнем моря - до 1000 м;
Для комплектации мотор-редукторов применяются асинхронные двигатели серии 4АМ, серии АИР или серии АИ, а также электродвигателями ABLE (Италия). По согласованию с изготовителем допускается комплектация мотор-редукторов двигателями сельскохозяйственного исполнения 4А…СУ1 и другими специальными двигателями (морского, взрывобезопасного исполнения, постоянного тока, пониженного напряжения).
Мотор-редукторы планетарные.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОТОР-РЕДУКТОРОВ 3МП-31.5
МОТОР-РЕДУКТОР 3МП-31,5 |
Номинальная частота вращения выходного вала, об/мин |
Номинальный крутящий момент на выходном валу, Н.м |
Комплектующий электродвигатель |
Допускаемая радиально-консольная нагрузка на выходном валу, Н |
КПД редукторной части, % |
Масса редукторной части, кг (не более) |
Марка |
Мощность, кВт |
трехступенчатые |
3,55 |
230 |
АИР63А6 |
0,18 |
3500 |
96 |
24 |
4,4 |
210 |
АИР63А6 |
0,18 |
5,6 |
195 |
АИР63А6 |
0,18 |
7,1 |
230 |
АИР63А4 |
0,25 |
9 |
180 |
АИР63А4 |
0,25 |
12,5 |
180 |
АИР63А4 |
0,25 |
16 |
210 |
АИР63А2 |
0,37 |
двухступенчатые |
18 |
190 |
АИР80А8 |
0,37 |
3300 |
97 |
19 |
130 |
АИР71В8 |
0,25 |
22,4 |
225 |
АИР80В8 |
0,55 |
105 |
АИР71В8 |
0,25 |
28 |
180 |
АИР71В6 |
0,55 |
120 |
АИР71А6 |
0,37 |
35,5 |
195 |
АИР71В4 |
0,75 |
145 |
АИР71А4 |
0,55 |
45 |
160 |
АИР71В4 |
0,75 |
115 |
АИР71А4 |
0,55 |
56 |
180 |
АИР71В2 |
1,1 |
120 |
АИР71А2 |
0,75 |
71 |
195 |
АИР80А2 |
1,5 |
145 |
АИР71В2 |
1,1 |
90 |
225 |
АИР80В2 |
2,2 |
115 |
АИР71В2 |
1,1 |
одноступенчатые |
112 |
185 |
АИР100LА6 |
2,2 |
1800 |
98 |
23 |
125 |
АИР90L6 |
1,5 |
140 |
200 |
АИР100S4 |
3 |
145 |
АИР90L4 |
2,2 |
180 |
210 |
АИР100L4 |
4 |
115 |
АИР90L4 |
2,2 |
280 |
185 |
АИР100L2 |
5,5 |
135 |
АИР100S2 |
4 |
Габаритные и присоединительные размеры 3МП-31.5.
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР-РЕДУКТОРОВ 1МПз2 31.5 (ИСПОЛНЕНИЕ- НА ЛАПАХ)
Обозначение мотор-редуктора |
Частота вращения выходного вала, об/мин |
L |
B |
H |
L 1 |
L 2 |
B 1 |
B 2 |
H 1 |
H 2 |
H 3 |
d1 |
Не более |
3МП-31,5 |
3,55…16 |
460 |
190 |
215 |
86 |
130 |
155 |
190 |
100 |
15 |
- |
15 |
18…90 |
510 |
200 |
225 |
- |
112…280 |
590 |
250 |
247 |
25 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ МОТОР-РЕДУКТОРОВ 3МП (ИСПОЛНЕНИЕ- НА ФЛАНЦЕ) 1МПз2 31.5
Обозначение мотор-редуктора |
Частота вращения выходного вала, об/мин |
L |
B |
L 3 |
L 4 |
L 5 |
D |
D 1 |
D 2 |
d 2 |
n |
Не более |
3МП-31,5 |
3,55…16 |
460 |
190 |
5 |
12 |
68 |
180 |
130 |
155 |
12 |
6 |
18…90 |
510 |
200 |
112…280 |
590 |
250 |
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ЦИЛИНДРИЧЕСКИХ ВАЛОВ МОТОР-РЕДУКТОРОВ 3МП-31.5
Мотор-редуктор |
d |
d1 |
l |
l1 |
b |
t |
3МП-31,5 |
28 |
М16х1,5 |
60 |
42 |
5 |
14,95 |
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КОНИЧЕСКИХ ВАЛОВ МОТОР-РЕДУКТОРОВ МП-31.5
Мотор-редуктор |
d |
l |
b |
t |
3МП-31,5 |
28k6 |
60 |
8 |
31 |
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ПОЛЫХ ВАЛОВ МОТОР-РЕДУКТОРОВ 3МП-31.5
Мотор-редуктор |
d |
l |
b |
t |
3МП-31,5 |
25Н7 |
55 |
8 |
28,1 |
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ ПО СПОСОБУ МОНТАЖА МОТОР-РЕДУКТОРОВ 1МПз2 31.5
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ МОТОР-РЕДУКТОРА ПРИ ЗАКАЗЕ:
Мотор-редуктор ЗМП–31.5–90–1,1–110 УЗ, 380 В, где:
где:
3МП - тип мотор-редуктора;
31.5
- радиус расположения осей сателлитов, мм;
90- номинальная частота вращения выходного вала, об/мин;
1,1 - мощность комплектующего электродвигателя, кВт;
G110 - конструктивное исполнение по способу монтажа;
Ц - вариант исполнения выходного вала;
У3 - климатическое исполнение и категория размещения;
380В- номинальное напряжение сети переменного тока.
Замена устаревших планетарных мотор-редукторов ЗМП–31.5 российского производства на импортные аналоги серии 5МП–31.5.
Мотор-редукторы серии 5МП–31.5 по своим характеристикам и присоединительным размерам полностью идентичены аналогичным планетарным мотор-редукторам 3МП–31.5. Благодаря меньшей стоимости и, самое главное, более высокому качеству, являются лучшей альтернативой мотор-редуктором 5МП–31.5.
Мотор-редукторы 5МП–31.5 изготавливаются на заводе TOS ZNOJMO (Чехия) с использованием самого современного оборудования. Применением новейших методов механической и термической обработки материалов удалось добиться высоких показателей передаваемого крутящего момента и КПД. Из других достоинств стоит отметить низкий уровень шума и сравнительно малый вес мотор-редуктора.
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ 5МП–31.5
МОНТАЖНЫЕ ПОЗИЦИИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование мотор-редуктора |
Номинальная частота вращения выходного вала, об/ мин |
Фактическая частота вращения выходного вала, об/ мин |
Передаточное число |
Номинальный крутящий момент на выходном валу, Н·м |
Сервис-фактор |
Электродвигатель, кВт/ об/мин |
Кол-во ступеней |
5МП–31,5 |
3,55 |
|
|
|
|
|
|
5,6 |
7.76 |
121.42 |
|
|
0.09/700 |
3 |
7,1 |
7 |
100.13 |
|
|
0.09/700 |
3 |
7.2 |
121.42 |
120 |
1.7 |
0.09/900 |
3 |
9 |
9 |
100.13 |
|
|
0.12/900 |
3 |
12,5 |
12.2 |
110.26 |
140.4 |
1.4 |
0.18/1400 |
3 |
16 |
15.1 |
89.62 |
158.5 |
1.3 |
0.25/1400 |
3 |
18 |
17 |
79.59 |
140.8 |
1.4 |
0.25/1400 |
3 |
22,4 |
21.2 |
63.78 |
112.8 |
1.8 |
0.25/1400 |
3 |
28 |
29.1 |
47.1 |
121.4 |
1.6 |
0.37/1400 |
3 |
27.5 |
33.4 |
128.3 |
1.6 |
0.37/900 |
3 |
30 |
25.1 |
|
|
0.37/750 |
2 |
35,5 |
37.6 |
37.1 |
139.6 |
1.41 |
0.55/1400 |
3 |
36 |
25.1 |
144.6 |
1.4 |
0.55/900 |
2 |
36 |
20.7 |
|
|
0.55/750 |
2 |
45 |
46 |
30.3 |
114.2 |
1.8 |
0.55/1400 |
3 |
44 |
20.7 |
119.2 |
1.7 |
0.55/900 |
2 |
46 |
16.4 |
|
|
0.55/750 |
2 |
56 |
56 |
25.1 |
128.6 |
1.6 |
0.75/1400 |
2 |
55 |
16.4 |
128.5 |
1.6 |
0.75/900 |
2 |
71 |
69 |
20.7 |
153.4 |
1.3 |
1.1/1400 |
2 |
71 |
12.9 |
148.6 |
1.3 |
1.1/900 |
2 |
90 |
86 |
16.4 |
121.9 |
1.6 |
1.1/1400 |
2 |
92 |
9.9 |
113.8 |
1.5 |
1.1/900 |
2 |
112 |
110 |
12.9 |
130.5 |
1.5 |
1.5/1400 |
2 |
117 |
7.9 |
121.7 |
1.2 |
1.5/900 |
2 |
112 |
25.1 |
|
|
1.5/2800 |
2 |
140 |
143 |
9.9 |
146.6 |
1.2 |
2.2/1400 |
2 |
135 |
20.7 |
|
|
2.2/2800 |
2 |
180 |
181 |
7.9 |
116.3 |
1.3 |
2.2/1400 |
2 |
280 |
283 |
9.9 |
|
|
4.0/2800 |
2 |
365 |
372 |
3.76 |
75.9 |
1.3 |
3.0/1400 |
2 |
355 |
7.9 |
|
|
3.0/2800 |
2 |
