Описание:
Редукторы червячные одноступенчатые универсальные типа 2Ч выпускаются взамен устаревших редукторов типа РЧУ, снимаемых с производства. По сравнению с редукторами типа РЧУ редукторы типа 2Ч обладают повышенной нагрузочной способностью.
Ряд редукторов обеспечивает крутящие моменты на тихоходном валу 27-230 Н.м в диапазоне передаточных чисел 8-80. В неразъемном корпусе, отлитом из алюминиевого сплава методом литья под давлением, установлены узел червячного вала и узел червячного колеса. Крышки служат корпусами подшипников тихоходного вала. Корпус закрыт съемной крышкой, отлитой из алюминиевого сплава.
Параллельно оси вала в корпусе имеется четыре прилива со сквозными отверстиями для крепления лап шпильками. Одинаковое расстояние между осями отверстий в приливах позволяет при помощи одних и тех же лап менять пространственное положение редукторов в соответствии с вариантами расположения червячной пары, представленных на рисунке 1. Редукторы могут применяться как с лапами, так и без лап.
Лапы изготавливаются из стали прокатной угловой и крепятся к редуктору шпильками, проходящими через сквозные отверстия в корпусе. Все корпуса редукторов типа 2Ч имеют оребрение, улучшающее теплоотвод.
Геометрические параметры зацепления цилиндрической червячной пары с модифицированным зацеплением приняты по ГОСТ 2144-76.
Червячные валы изготавливаются из легированной стали; витки червяков подвергаются закалке до твердости HRC 50-55 с последующим шлифованием и полированием.
Выходные концы быстроходных (червячных) валов . конические по ГОСТ 12081-72, а тихоходные – цилиндрические по ГОСТ 12080-66.
Венцы червячных колес изготавливаются из оловянно-фосфористой бронзы и заливаются на ступицы. В редукторах типа 2Ч ступица изготовлена из углеродистой стали и выполняет одновременно роль полого вала с внутренними шлицами.
В зависимости от расположения червячной пары в пространстве при эксплуатации редукторы могут быть выполнены по одному из вариантов
расположения, представленных на рисунке 1.
На рисунке 1 редукторы должны рассматриваться в вертикальной плоскости. В варианте расположения 3 лапы могут устанавливаться со стороны глухой крышки червячного вала. В варианте расположения 4 лапы должны устанавливаться так же, как в варианте расположения 1.

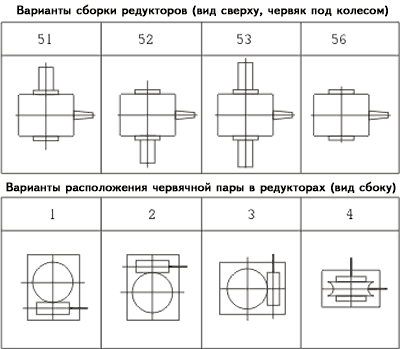

В зависимости от взаимного расположения выходных концов валов, представленных на рисунке 2, редукторы изготавливаются по вариантам сборки 51, 52, 53 и 56 в соответствии с ГОСТ 20373-74.
На рисунке 2 выходной конец быстроходного вала (червяка) показан сплошной утолщенной линией, а редуктор рассматривается в плане при расположении червяка под червячным колесом независимо от фактического расположения его при эксплуатации. Вариант сборки 56 представляет собой редуктор с полым шлицевым тихоходным валом.
В зависимости от варианта сборки редуктора тихоходный вал может быть одноконцевым 51, 52 двухконцевым 53 и полым 56. Тихоходные валы редукторов соединяются с червячными колесами при помощи эвольвентных шлицев. Центрирование валов осуществляется по наружным диаметрам шлиц. Шлицы выполнены эвольвентными с параметрами по СТ СЭВ 259-76.
Все валы смонтированы на подшипниках качения. Регулировка подшипников тихоходного и быстроходного валов осуществляется набором металлических прокладок, установленных между крышками и корпусом. Все выходные концы валов уплотнены манжетами по ГОСТ 8752-79. Охлаждение редуктора естественное.
1 – червяк под колесом |
2 – червяк над колесом |
3 – быстроходный вал вертикальный |
4 – тихоходный вал вертикальный |
Рисунок 1 . Варианты расположения червячной пары в редукторах типа 2Ч:
Рисунок 2 – Варианты сборки редукторов типа 2Ч в зависимости от взаимного расположения выходных концов валов
ТЕХНИЧЕСКИЕ УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ:
- частота вращения входного вала не более 1800 об/мин;
- вращение валов в любую сторону;
- нагрузка постоянная и переменная, одного направления и реверсивная;
- атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3 ;
- климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

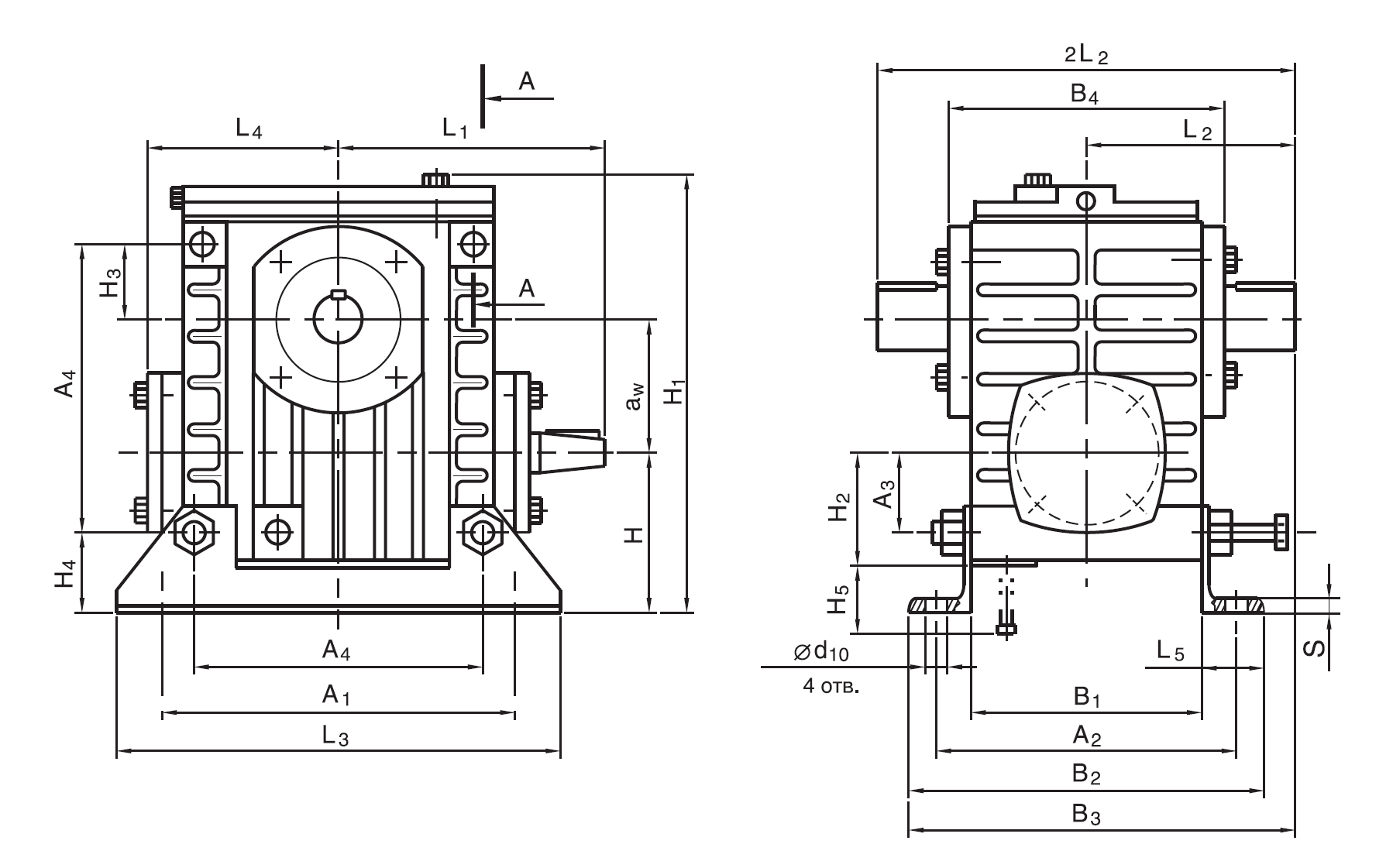

Габаритные и присоединительные размеры 2Ч-40, 2Ч-63, 2Ч-80
Типоразмер
редуктора |
aW |
A |
A1 |
A2 |
A3 |
B |
B1 |
B2 |
B3 |
B4 |
B5 |
B6 |
b |
b1 |
H |
H1 |
H2 |
H3 |
h |
h1 |
h2 |
h3 |
h4 |
d |
2Ч-40 |
40 |
105 |
150 |
140 |
35 |
77 |
120 |
100 |
164 |
4 |
12 |
182 |
82 |
32 |
180 |
72 |
89,5 |
54 |
115 |
80 |
145 |
30 |
37 |
13 |
2Ч-63 |
63 |
150 |
180 |
165 |
42 |
102 |
145 |
125 |
197 |
5 |
16 |
217 |
105 |
36 |
223 |
82 |
115 |
59 |
155 |
115 |
200 |
45 |
40 |
13 |
2Ч-80 |
80 |
180 |
225 |
185 |
50 |
118 |
165 |
140 |
212 |
5 |
13,5 |
250 |
120 |
36 |
265 |
92 |
132 |
66 |
190 |
135 |
240 |
50 |
42 |
15 |
Типоразмер редуктора |
d1 |
d2 |
L |
L1 |
L2 |
l, не
менее |
R |
Масса редуктора с лапами, кг |
Масса лап с
деталями их
крепления |
Исполнение по вариантам сборки |
51; 52 |
53 |
56 |
2Ч-40 |
16Н8 |
11,5 |
100 |
100 |
180 |
8 |
120 |
6,6 |
6,7 |
6,2 |
0,9 |
2Ч-63 |
16Н8 |
11,5 |
135 |
220 |
220 |
8 |
110 |
12,8 |
13,1 |
11,9 |
1,4 |
2Ч-80 |
18Н8 |
13 |
160 |
260 |
260 |
8 |
120 |
18,0 |
18,6 |
16,2 |
1,7 |

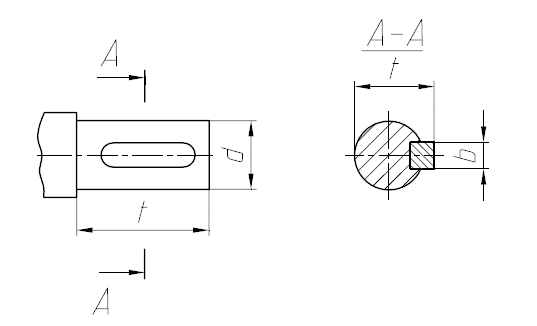

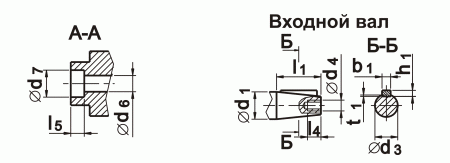

Размеры концов быстроходных валов

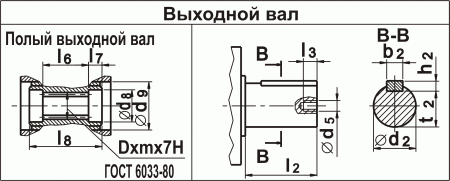

Размеры концов тихоходных валов
Типоразмер |
Быстроходный вал |
Тихоходный вал |
d |
d1 |
l1 |
l2min |
b |
t |
d |
l |
Предельное отклонение |
b |
t |
2Ч-40 |
14 |
М4 ГОСТ 14034-74 |
18 |
20 |
3 |
7,75 |
18 |
40 |
+0,012 +0,001 |
6 |
20,5 |
2Ч-63 |
20 |
М6 ГОСТ 14034-74 |
36 |
4 |
10,6 |
28 |
60 |
+0,015 +0,002 |
8 |
31 |
2Ч-80 |
25 |
М8 ГОСТ 14034-74 |
42 |
5 |
13,45 |
35 |
80 |
+0,018 +0,002 |
10 |
38 |
Основные технические характеристики червячных одноступенчатых редукторов типа 2Ч-40, 2Ч-63, 2Ч-80
Типоразмер редуктора |
In |
n об/ мин |
Типоразмер редуктора |
In |
n об/ мин |
750 |
1000 |
1500 |
750 |
1000 |
1500 |
Мт, Н-м |
η |
Мт, Н-м |
η |
Мт, Н-м |
η |
Мт, Н-м |
η |
Мт, Н-м |
η |
Мт, Н-м |
η |
2Ч-40 |
8 |
31 |
0,85 |
30 |
0,86 |
28 |
0,87 |
2Ч-63 |
31,5 |
118 |
0,68 |
117 |
0,69 |
115 |
0,74 |
10 |
31 |
0,83 |
30 |
0,83 |
28 |
0,85 |
40 |
114 |
0,67 |
112 |
0,68 |
110 |
0,73 |
12,5 |
28 |
0,81 |
27 |
0,82 |
28 |
0,83 |
50 |
110 |
0,64 |
105 |
0,64 |
102 |
0,69 |
16 |
31 |
0,77 |
31 |
0,79 |
29 |
0,81 |
63 |
102 |
0,60 |
100 |
0,61 |
95 |
0,62 |
20 |
31 |
0,72 |
31 |
0,74 |
29 |
0,76 |
80 |
90 |
0,54 |
87 |
0,57 |
85 |
0,60 |
25 |
27 |
0,70 |
27 |
0,71 |
26 |
0,73 |
2Ч-80 |
8 |
215 |
0,88 |
211 |
0,89 |
208 |
0,90 |
31,5 |
31 |
0,65 |
31 |
0,67 |
30 |
0,70 |
10 |
210 |
0,87 |
206 |
0,88 |
194 |
0,89 |
40 |
31 |
0,58 |
31 |
0,60 |
30 |
0,63 |
12,5 |
213 |
0,85 |
209 |
0,86 |
202 |
0,88 |
50 |
29 |
0,54 |
29 |
0,57 |
28 |
0,60 |
16 |
218 |
0,82 |
214 |
0,84 |
205 |
0,85 |
63 |
28 |
0,52 |
28 |
0,54 |
27 |
0,58 |
20 |
214 |
0,78 |
210 |
0,80 |
195 |
0,83 |
2Ч-63 |
8 |
115 |
0,86 |
109 |
0,87 |
107 |
0,89 |
25 |
216 |
0,77 |
212 |
0,78 |
197 |
0,82 |
10 |
110 |
0,86 |
104 |
0,86 |
102 |
0,88 |
31,5 |
234 |
0,71 |
232 |
0,74 |
230 |
0,77 |
12,5 |
105 |
0,85 |
100 |
0,85 |
95 |
0,88 |
40 |
214 |
0,66 |
211 |
0,70 |
200 |
0,72 |
16 |
118 |
0,80 |
112 |
0,81 |
110 |
0,84 |
50 |
218 |
0,65 |
214 |
0,66 |
210 |
0,71 |
20 |
110 |
0,79 |
106 |
0,80 |
104 |
0,83 |
63 |
215 |
0,62 |
211 |
0,60 |
200 |
0,64 |
25 |
110 |
0,76 |
105 |
0,77 |
97 |
0,81 |
80 |
174 |
0,54 |
172 |
0,55 |
170 |
0,61 |
i n - номинальное передаточное число;
М t - номинальный крутящий момент
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
Редуктор 2Ч-80-31,5-56-2-У2 С, где:
- 2Ч - тип редуктора;
- 80 - межосевое расстояние;
- 31,5 - номинальное передаточное число;
- 56 - исполнение по варианту сборки по ГОСТ 20373-80;
- 2 - исполнение по схеме расположения червячной пары;
- У2 - исполнение для умеренного климата, категории размещения 2 по ГОСТ 15150-69;
- С - индекс, определяющий наличие смазки "Трансол-200" в редукторе.
Объем заливаемого масла, л
Варианты Типоразмер редуктора расположения червячной пары |
Типоразмер редуктора |
2Ч-40 |
2Ч-63 |
2Ч-80 |
1,2 |
0,14 − 0,18 |
0,3 − 0,5 |
0,5 − 0,7 |
3,4 |
0,2 − 0,3 |
0,5 − 0,7 |
0,7 − 1,0 |
Редуктор 2Ч-40
Редуктор 2Ч-63
Редуктор 2Ч-80
Замена отечественных червячных редукторов на импортные аналоги
Отечественный редуктор 2Ч |
Импортный мотор-редуктор |
|
 |
Замена устаревших отечественных редукторов 2Ч-40, 2Ч-63, 2Ч-80 на импортные аналоги.
Редуктор 2Ч-40 РЧМ-40 можно заменить на редуктор или мотор-редуктор NMRV 040:
Редуктор: |
2Ч-40 РЧМ-40 |
NMRV 040 |
Межосевое расстояние: |
40 мм. |
40 мм. |
Диаметр выходного вала: |
18 мм. |
18 (19) мм. |
Передаточные числа: |
8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63 |
5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100 |
Максимальный момент: |
33 Nm |
39 Nm |
Червячный редуктор 2Ч-40
|
|
| |
Червячный редуктор NMRV 040
|
 |
Редуктор 2Ч-63 и 2ЧМ-63 можно заменить на редуктор или мотор-редуктор NMRV 063:
Редуктор: |
2Ч-63 2ЧМ-63 |
NMRV 063 |
| Межосевое расстояние: |
63 мм. |
63 мм. |
| Диаметр выходного вала: |
28 мм. |
28 мм. |
Передаточные числа: |
8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80 |
5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100 |
| Максимальный момент: |
130 Nm |
180 Nm |
Червячный редуктор 2Ч-63
|
|
|
Червячный редуктор NMRV 063
|
|
Редуктор 2Ч-80 и 2ЧМ-80 можно заменить на редуктор или мотор-редуктор NMRV 090:
Редуктор: |
2Ч-80 2ЧМ-80 |
NMRV 090 |
Межосевое расстояние: |
80 мм. |
90 мм. |
Диаметр выходного вала: |
35 мм. |
35 мм. |
Передаточные числа: |
8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80 |
5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100 |
Максимальный момент: |
260 Nm |
330 Nm |
Червячный редуктор 2Ч-80 2ЧМ-80 |
|
|
Червячный редуктор NMRV 090 |
|
