Цилиндро-конические мотор-редукторы K-серии

Руководство по эксплуатации Каталог Сертификаты

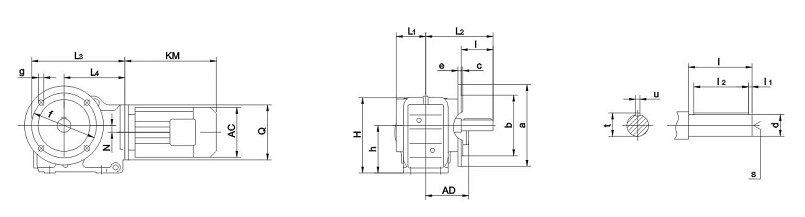

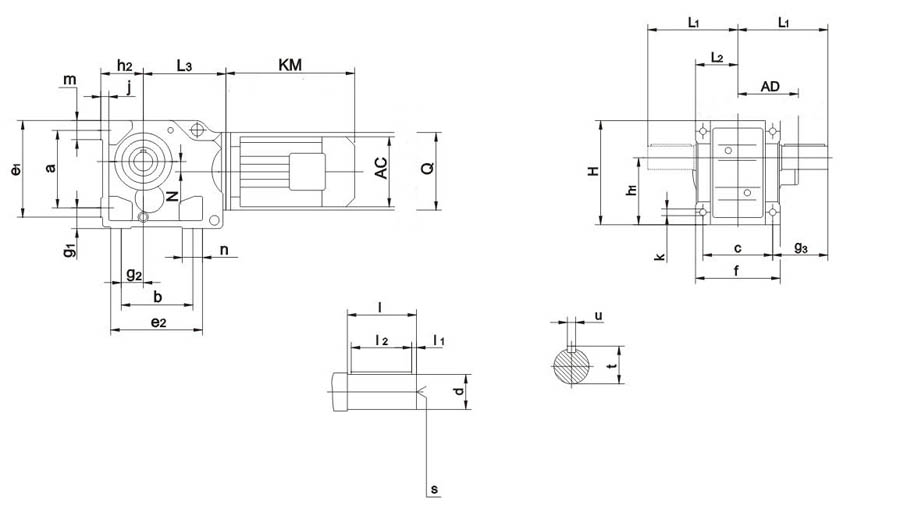

Исполнение с выходным одно или двухстороним цилиндрическим валом (К37-К157)



Типоразмер	a b с	e1 e2 f	g1 g2 g3	h1 h2	j	k	m n	Размеры выходного вала
								d	l	l1 l2	S	t u
K37..	115 110 100	150 143 120	32 28 60	100-0.5 63-0.5	16	11	37 38	25k6	50	5 40	M10	28 8
K47.. KA47B..	130 130 120	170 162 145	37 35 75	112-0.5 71-0.5	188	11	37 32	30 k6	60	3.5 50	M10	33 8
K57.. KA57B..	150 130 130	190 172 157	45 30 88	132-0.5 80-0.5	21	13.5	43 40	35 k6	70	7 56	M12	38 10
K67.. KA67B..	160 120 140	203 170 170	45 30 101	140-0.5 90-0.5	24	13.5	43 45	40 k6	80	5 70	M16	43 12
K77.. KA77B..	200 150 165	263 208 200	55 40 123.5	180-0.5 112-0.5	27	17.5	55 55	50 k6	100	10 80	M16	53.5 14
K87.. KA87B..	133 180 180	305 360 230	70 55 150	212-0.5 132-0.5	32	22	67 75	60m6	120	5 110	M20	64 18
K97.. KA97B..	295 240 240	372 294 290	75 75 171	265-1 160-0.5	36	26	82 60	70m6	140	7.5 125	M20	74.5 20
K107.. KA107B..	260 280 270	448 380 340	95 95 212	315-1 200-0.5	40	33	98 100	90m6	170	5 160	M24	95 25
K127.. KA127B..	420 350 330	526 440 400	110 115 253	375-1 225-0.5	45	39	111 100	110m6	210	15 180	M24	116 28
K157.. KA157B..	500 380 420	634 480 500	130 140 247	450-1 280-1	50	39	130 100	120m6	210	5 200	M24	127 32

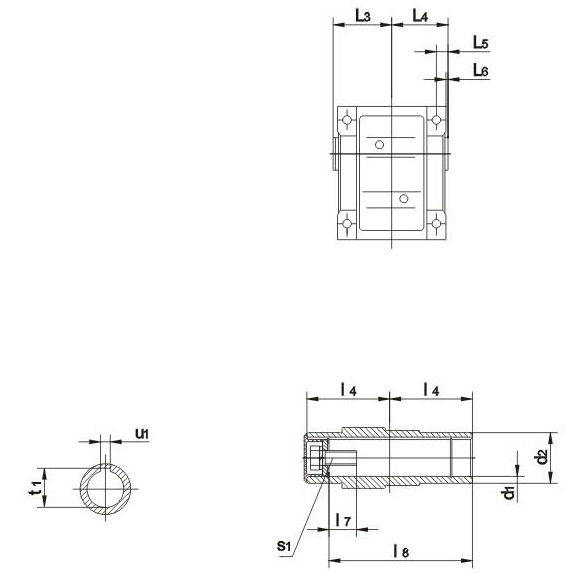

Типоразмер	Размеры полого выходного вала							H	L1 L2	L3	N	Q
	d1	d2	l3 l4	l5 l6	l7 l8	s1	t1 u1
K37..	-	-	-	-	-	-	-	165	110 60	139	8.5	120
K47.. KA47B..	35H7	50	78 75	15 3	22 132	M12x30	38.3 10	185	135 72	166	7.2	160
K57.. KA57B..	40H7	55	86 83	18 3	29 142	M16x40	43.3 12	217	153 80	173	13.1	160
K67.. KA67B..	40H7	55	93 90	20 3.5	29 156	M16x40	43.3 12	228	171 86.5	179	20	160
K77.. KA77B..	50H7	70	108 105	22.5 4	32 183	M16x45	53.8 14	228	206 101	202	31.3	200
K87.. KA87B..	60H7	85	123 120	30 4	36 210	M20x50	64.4 18	340	240 116	257	25.9	250
K97.. KA97B..	70H7	95	153 150	30 4	34 270	M20x50	74.9 20	417	291 146	277	32.3	300
K107.. KA107B..	90H7	118	178 175	40 2.5	40 313	M24x60	95.4 25	503	347 175	341	52	350
K127.. KA127B..	100H7	135	208 205	40 2.5	38 373	M24x60	106.4 28	592	418 203	390	53	450
K157.. KA157B..	120H7	155	253 250	40	36 460	M24x60	127.4 32	705	457 250	426	71.7	550

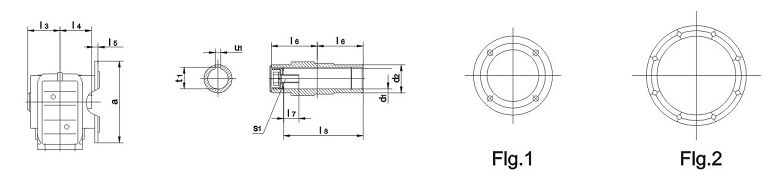

Исполнение с выходным фланцем и цилиндрическим валом (KF37-KF157)





Исполнение с выходным фланцем и полым валом (KAF37-KAF157)





Типоразмер	Тип фланца (в зависимости от количества крепежных отверстий)	a b	с е	f g h	Размеры выходного вала				Размеры полого выходного вала					H	L1 L2 L3	L4 N Q
					d l	l1 l2	S	t u	d1 d2	L3 L4 L5	L6 L7 L8	S1	t1 u1
KF37.. KАF37..	Flg.1	160 110j6	3.5 10	130 9 100	25k6 50	5 40	M10	28 8	30H7 45	63 60 24	60 17 105	M10x25	33.3 8	164	57.5 134 210	139 8.5 120
KF47.. KAF47..	Flg.1	200 130j6	3.5 10	165 11 112	30k6 60	3.5 50	M10	33 8	35H7 50	78 75 25	75 22 132	M12x30	38.3 10	185	72 160 243	166 7.2 160
KF57.. KAF57..	Flg.1	250 180j6	4 15	215 13.5 132	35k6 70	7 56	M12	38 10	40H7 55	86 83 23.5	83 29 142	M16x40	43.3 12	215	80 177 269	173 13.1 160
KF67.. KAF67..	Flg.1	250 180j6	4 15	215 13.5 140	40k6 80	5 70	M16	43 12	40H7 55	94 90 23	90 29 156	M16x40	43.3 12	226	86.5 193 274	179 20 160
KF77.. KAF77..	Flg.1	300 230j6	4 16	265 13.5 180	50k6 100	80 10	M16	53.5 14	50H7 70	108 105 37	105 32 183	M16x45	53.8 14	286	101 242 312	202 31.3 200
KF87.. KAF87..	Flg.1	350 250h6	5 18	300 17.5 212	60m6 120	5 110	M20	64 18	60H7 85	123 120 30	120 36 210	M20x50	64.4 18	338	138 270 390	257 25.9 250
KF97.. KAF97..	Flg.2	450 350h6	5 22	400 17.5 265	70m6 140	7.5 125	M20	74.5 20	70H7 95	153 150 41.5	150 34 270	M20x50	74.9 20	414	171 332 435	277 32.3 300
KF107.. KAF107..	Flg.2	450 350h6	5 25	400 17.5 315	90m6 170	5 160	M24	95 25	90H7 118	178 175 41	175 40 313	M20x60	95.4 25	500	175 386 537	341 52 350
KF127.. KAF127..	Flg.2	550 450h6	5 22	500 17.5 375-1	110m6 210	15 180	M24	116 28	100H7 135	208 205 51	205 38 373	M20x60	106.4 28	592	203 466 615	390 53 450
KF157.. KAF157..	Flg.2	660 550h6	6 28	600 22 450-1	120m6 210	5 200	M24	127 32	120H7 155	253 250 60	250 36 460	M20x60	127.4 32	705	253 520 706	705 71.7 550

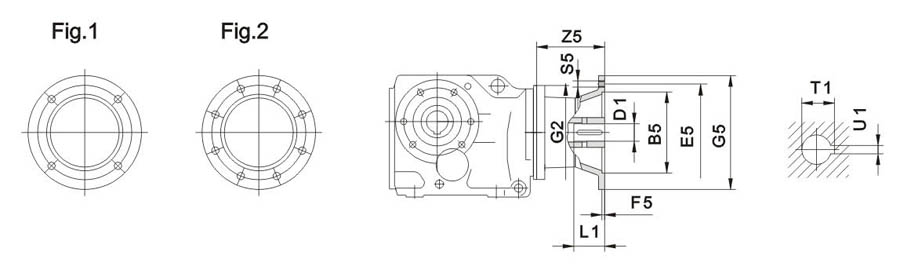

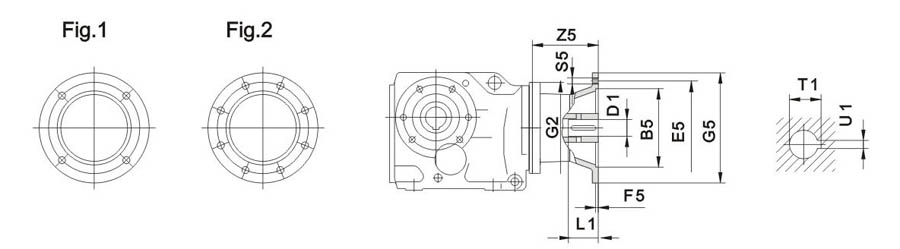

Размеры входного фланца под электродвигатель (IEC - стандарт)





		Fig	B5	E5	F5	G2	G5	S5	Z5	D1	L1	T1	U1
K..37	AM63	1	95	115	3,5	120	140	М8	72	11	23	12,8	4
	AM711)		110	130			160			14	30	16,3	5
	AM801)		130	165	4,5		200	М10	106	19	40	21,8	6
	AM901)									24	50	27,3	8
К..47	AM63	1	95	115	3,5	160	140	М8	66	11	23	12,8	4
	AM71		110	130			160			14	30	16,3	5
	AM80		130	165	4,5		200	М10	99	19	40	21,8	6
	AM90									24	50	27,3	8
	AM1001)		180	215	5		250	М12	134	28	60	31,3	8
	AM1121)
К..77	AM63	1	95	115	3.5	200	140	M8	60	11	23	12.8	4
	AM71		110	130			160			14	30	16.3	5
	AM80		130	165	4.5		200	M10	92	19	1\40	21.8	6
	AM90									24	50	27.3	8
	AM1001)		180	215	5		250	M12	126	28	60	31.3	8
	AM1121)
	AM132S1) AM132M1)		230	265	5		300		179	38	80	41.3	10
	AM132ML1)
K..87	AM80	1	130	165	4.5	250	200	M10	87	19	40	21.8	6
	AM90									24	50	27.3	8
	AM100		180	215	5		250	M12	121	28	60	31.3	8
	AM112
	AM132S AM132M		230	265			300		174	38	80	41.3	10
	AM132ML
	AM1601)		250	300	6		350	M16	232	42	110	45.3	6
	AM1801)									48		51.8	8
K..97	AM100	1	180	215	5	300	250	M12	116	28	60	31.3	1
	AM112
	AM132S AM132M		230	265			300		169	38	80	41.3	10
	AM132ML
	AM160		250	300	6		350	M16	227	42	110	45.3	12
	AM180									48		51.8	14
	AM2001)		300	350	7		400		268	55		59.3	16
	AM2251)	2	350	400			450		283	60	140	64.4	18



		Fig	B5	E5	F5	G2	G5	S5	Z5	D1	L1	T1	U1
K..107	AM100	1	180	215	5	350	250	M12	110	28	60	31.3	8
	AM112
	AM132S		230	265			300		163	38	80	41.3	10
	AM132M
	AM132ML
	AM160		250	300	6		350	M16	221	42	110	45.3	12
	AM180									48		51.8	14
	AM200		300	350	7		400		262	55		59.3	16
	AM225	2	350	400			450		277	60	140	64.4	18
K..127	AM132S	1	230	265	5	450	300	M12	148	38	80	41.3	10
	AM132M
	AM132ML
	AM160		250	300	6		350	M16	206	42	110	45.3	12
	AM180									48		51.8	14
	AM200		300	350	7		400		247	55		59.3	16
	AM225	2	350	400			450		262	60	140	64.4	18
	AM250		450	500			550		336	65		69.4
	AM280									75		79.9	20
K..157 K..167 K..187	AM160	1	250	300	6	550	350	M16	198	42	110	45.3	12
	AM180									48		51.8	14
	AM200		300	350	7		400		239	55		59.3	16
	AM225	2	350	400			450		254	60	140	64.4	18
	AM250		450	500			550		328	65		69.4
	AM280									75		79.9	20
