Одноступенчатые червячные редуктор Ч-63, Ч-80, Ч-100, Ч-125, Ч-160

Одноступенчатый червячный редуктор Ч100, Ч125, Ч160

Описание:

Редукторы червячные одноступенчатые серии Ч100, Ч125, Ч160 предназначен для изменения крутящего момента и частоты вращения. Широко применяются во всех отраслях промышленности и сельского-хозяйства. Гарантия работы в микроклиматических районах с сухим и влажным тропическим климатом (исполнение Т) категорий размещения 1, 2, 3, 4 по ГОСТ 15150-69 и с умеренным климатом (исполнение У).

Ряд редукторов обеспечивают крутящие моменты на тихоходном валу 85-2000 Н·м в диапазоне передаточных чисел 8-80. Редукторы типа Ч разделяются на две конструктивные группы.

Редукторы применяются с лапами и без лап.

Установка и крепление редукторов, соответствующие вариантам расположение червячной пары 3-6, показанных на рисунке 1, осуществляются с помощью дополнительных кронштейнов, изготовляемых непосредственно потребителем по своим чертежам применительно к конкретным машинам.

Остальные детали обеих групп редукторов идентичны и описываются ниже.

Все корпусы редукторов типа Ч имеют оребрение, улучшающие теплоотвод.

Геометрические параметры зацепления цилиндрической червячной пары с эвольвентным червяком приняты по ГОСТ 2144-76, исходный червяк – по СТ СЭВ 266-76.

Редукторы могут работать при шести различных расположениях червячной пары в пространстве, представленных на рисунке 1. В вариантах расположения 3 и 4 редуктор рассмотрен в положении, в котором выходной конец червяка находится со стороны наблюдателя. Для редукторов Ч-80А варианты расположения 5 и 6 не рекомендуются. В зависимости от взаимного расположения выходных концов валов, представленных на рисунке 2, редукторы изготавливаются по вариантам сборки 51, 52, 53 и 56 в соответствии с ГОСТ 20373-74.

На рисунке 2 выходной конец быстроходного вала (червяка) показан сплошной утолщенной линией, а редуктор рассматривается в плане при расположении червяка под червячным колесом независимо от фактического расположения его при эксплуатации. Вариант сборки 56 представляет собой редуктор с полым шлицевым тихоходным валом.

В зависимости от варианта сборки редуктора тихоходный вал может быть одноконцевым 51, 52 или двухконцевым 53 или полым 56. Тихоходные валы редукторов Ч-63 и Ч-80 соединяются с червячными колесами при помощи эвольвентных шлицев. Центрирование валов осуществляется по наружному диаметру шлицев.

Варианты расположения червячной пары

1 . червяк под колесом; 2 . червяк над колесом; 3, 4 – тихоходный вал вертикальный;
5 - быстроходный вал вертикальный выходным концом вверх; 6 . быстроходный вал вертикальный выходным концом вниз

Рисунок 1. Варианты расположения червячной пары

Варианты сборки редуктора

Рисунок 2. Варианты сборки редуктора

Валы редукторов Ч-100, Ч-125, Ч-160 соединяются с колесами при помощи шпонок. Концы тихоходных валов редукторов Ч-63 и Ч-80 – цилиндрические по ГОСТ 12080-66, редукторов Ч-100, Ч-125, Ч-160 – конические по ГОСТ 12081-72 и цилиндрические по ГОСТ 12080-66. Внутренние шлицы полых валов выполнены эвольвентными, с параметрами по ГОСТ 6033-51.

Регулировка подшипников валов осуществляется набором металлических прокладок, установленных между крышками и корпусом.

Все выходные концы валов уплотнены манжетами по ГОСТ 8752-79. Во избежание течи масла посадочные места крышек подшипников в редукторах Ч-100, Ч-125, Ч-160 уплотнены кольцами по ГОСТ 9833 -73.

Для охлаждения редукторов на червячном валу установлен центробежный вентилятор, состоящий из крыльчатки и кожуха. Кожух крепится к корпусу редуктора двумя болтами.

Смазка передачи картерная непроточная. Подшипники червяка при расположении редуктора «червяк под колесом» смазываются погружением в масляную ванну; подшипники червяка в положении «червяк над колесом» и подшипники вала колеса смазываются разбрызгиванием.

Контроль масла производится стержневым маслоуказателем, одновременно выполняющим роль отдушины (редукторы Ч-63 и Ч-80) или посредством пробки (редукторы Ч-100, Ч-125, Ч-160). Роль отдушины в больших редукторах выполняет пробка, расположенная в верхней части корпуса; через верхнее отверстие, закрываемое этой пробкой, заливается масло. Резьбовое отверстие в нижней части редуктора служит для слива масла.

В зависимости от изменения расположения редуктора в пространстве меняется расположение соответствующих пробок. В редукторах Ч-100, Ч-125, Ч-160 завод-изготовитель устанавливает отдушину и пробки в соответствии с вариантом расположения червячной пары 1, представленном на рисунке 1. Для эксплуатации редуктора с другим расположением червячной пары потребитель должен переставить отдушину и пробку.

УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ СЕРИИ Ч-63, Ч-80, Ч-100, Ч-125, Ч-160:

нагрузка постоянная и переменная одного направления и реверсивная;
работа постоянная и с периодическими остановками;
температура внешней среды — от минус 40 до плюс 50°С;
вращение валов в любую сторону;
внешняя среда — неагрессивная, невзрывоопасная.

Габаритные и присоединительные размеры редукторов Ч-63 и Ч-80

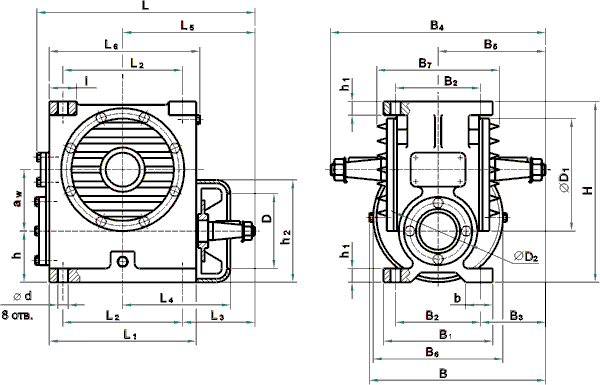

Габаритные и присоединительные размеры редукторов Ч-100, Ч-125, Ч-160

Типоразмер редуктора	aW	L	L1	L2	L3	L4	L5	L6	l	B	B1	B2	B3	B4	B5	B6	B7	B8	B9
Ч-63	63	298	215	180	55	-	145	-	10	215	230	200	-	200	158	130	100	-	-
Ч-80	80	340	260	225	54,5	-	167	-	8	250	250	220	15	250	180	150	125	-	-
Ч-100	100	373	240	200	125	175	225	255	-	344	175	140	155	450	-	-	225	214	204
Ч-125	125	437	275	230	146	210	261	280	-	363	230	190	135	460	-	-	230	246	229
Ч-160	160	551	350	300	195	245	345	363	-	434	280	230	165	560	-	-	280	286	264

Типоразмер Варианты сборки редуктора	B10	b	b1	H	H1	h	h1	h2	h3	A	D	D1	D2	D3	D4	d	R	Масса редуктора, кг			Масса лап с деталями их крепления, кг
																		Варианты сборки
																		51; 52	53	56
Ч-63	-	105	48,5	267	244	112	12	40	65	150	-	11	16	135	-	14	110	13,0	13,2	10,5	1,7
Ч-80	-	115	48	293	272	112	14	50	62	180	-	13	18	155	-	16	115	18,7	19,1	15,0	2,3
Ч-100	218	-	45	312	-	100	18	-	-	-	140	-	-	179	220	19	-	55,0	57,0	53,0	-
Ч-125	243	-	60	396	-	111	22	-	-	-	160	-	-	217	275	19	-	86,0	88,0	84,0	-
Ч-160	280	-	70	500	-	140	30	-	-	-	160	-	-	270	340	22	-	155	157	139	-

Примечания
1 Для вариантов сборки 51, 52, 53 масса редукторов Ч-63 и Ч-80 приведены с лапами, а для вариантов сборки 56 – без лап.
2 Масса редуктора Ч-80А, изготавливаемого в чугунном корпусе (для вариантов сборок 51 и 52 с лапами) – 30,0 кг; габаритные и установочные размеры совпадают с размерами редуктора Ч-80.

Размеры концов быстроходных валов

а - редукторы Ч-63, Ч-80; б, в - редукторы Ч-100, Ч-125, Ч-160

Размеры концов тихоходных валов (варианты сборки 51-53)

Типоразмер редуктора	Быстроходный вал									Тихоходный вал
Типоразмер редуктора	Форма конца вала	d	Предельное отклонение	d1	l	l1	l2min	b	t	Форма конца вала	d	Предельное отклонение	d1	l	l1	l2min	b	t
Ч-63	конический	22	-	НМ6 ГОСТ 14034-74	-	36	24	4	11,6	цилиндр.	25	+0,015 +0,002	НМ6 ГОСТ 14034-74	-	42	24	8	28
Ч-80	конический	25	-	НМ8 ГОСТ 14034-74	-	42	30	5	13,45	цилиндр.	32	+0,018 +0,002	НМ8 ГОСТ 14034-74	-	58	25	10	35,5
Ч-100	конический	32	-	М20х1,5	80	58	-	6	17,05	конический	45	-	М30х2	110	82	-	12	23,5
Ч-100	цилиндр.	32	+0,018 +0,002	-	80	-	-	10	35,0	цилиндр.	45	+0,018 +0,002	-	110	-	-	14	48,5
Ч-125	конический	32	-	М20х1,5	80	58	-	6	17,05	конический	55	-	М36х3	110	82	-	15	28,9
Ч-125	цилиндр.	32	+0,018 +0,002	-	80	-	-	10	35,0	цилиндр.	55	+0,021 +0,002	-	110	-	-	16	59,0
Ч-160	конический	40	-	М24х2	110	82	-	10	20,95	конический	70	-	М48х3	140	105	-	18	36,4
Ч-160	цилиндр.	40	+0,018 +0,002	-	110	-	-	12	43,00	цилиндр.	70	+0,021 +0,002	-	140	-	-	20	74,5

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Ч100, Ч125, Ч160

U ном.	Ч-100							Ч-125							Ч-160
	U фак.	1500мин.^-1		1000мин.^-1		750мин.^-1		U фак.	1500мин.^-1		1000мин.^-1		750мин.^-1		U фак.	1500мин -¹		1000мин.^-1		750мин.^-1
	U фак.	Мт Н^.м	n	Мт Н^.м	n	Мт Н^.м	n	U фак.	Мт Н^.м	n	Мт Н^.м	n	Мт Н^.м	n	U фак.	Мт Н^.м	n	Мт Н^.м	n	Мт Н^.м	n
8	7,75	380	0,93	426	0,92	477	0,91	8	659	0,93	758	0,92	826	0,91	8	1250	0,94	1400	0,93	1567	0,92
10	10	367	0,93	410	0,91	460	0,90	10	636	0,93	712	0,92	800	0,91	10,5	1153	0,93	1294	0,92	1450	0,91
12,5	12	374	0,92	420	0,90	470	0,89	13	626	0,92	700	0,91	785	0,89	13	1150	0,93	1290	0,91	1440	0,90
16	15,5	392	0,89	440	0,87	492	0,85	16	676	0,89	757	0,87	850	0,86	16	1390	0,91	1557	0,89	1743	0,88
20	20	389	0,87	414	0,85	464	0,83	20	653	0,88	730	0,86	820	0,84	21	1150	0,88	1290	0,86	1442	0,84
25	24	372	0,87	417	0,84	466	0,83	25	616	0,87	690	0,84	772	0,82	26	1110	0,87	1243	0,85	1392	0,83
31,5	31	400	0,70	448	0,66	500	0,63	32	800	0,81	890	0,78	1000	0,75	32	1600	0,83	1790	0,82	2000	0,79
40	40	387	0,78	433	0,74	485	0,71	40	692	0,79	715	0,76	870	0,73	42	1244	0,79	1360	0,76	1522	0,73
50	48	389	0,77	436	0,73	488	0,71	52	640	0,77	717	0,73	803	0,70	52	1168	0,73	1310	0,74	1465	0,71
63	64	313	0,69	350	0,64	396	0,60	60	610	0,76	683	0,71	765	0,68	66	1033	0,74	1157	0,70	1295	0,66
80	84	292	0,69	327	0,61	366	0,58	84	525	0,69	590	0,63	660	0,60	78	1092	0,74	1223	0,69	1370	0,64
Консольная нагрузка			Р_б; Н	800				1200							1600
Консольная нагрузка			Рт; Н	5500				8000							11000
Уровень звука			ДБА	80				80							80
Масса			кг	57 (44)				88							157

где: Uном; Uфак.- номинальное и фактическое передаточное число; 1500мин-1; 1000мин-1; 750мин-1-частота вращения быстроходного вала; Мт – наибольший допускаемый крутящий момент, Н·м; n – коэффициент полезного действия; Рб – консольная нагрузка на середину шейки быстроходного конца вала, Н; Рт – консольная нагрузка на середину шейки тихоходного конца вала, Н; в скобках- масса редуктора с алюминиевым корпусом.

Объем заливаемого масла

Варианты расположения червячной пары	Типоразмеры редукторов
	Ч-63	Ч-80	Ч-100	Ч-125	Ч-160
	Объем заливаемого масла, л
1	0,5	0,85	1,5	2,2	3,7
2	0,5	0,7	2,7	5,8	10,0
3 и 4	0,7	1,2	3,0	5,7	9,4
5 и 6	0,7	1,2	3,2	5,8	10,0

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:

Редуктор Ч-100-40-51-У3-В - где:

Ч — тип редуктора;
100 — межосевое расстояние, мм.;
40 — номинально передаточное число;
51 — вариант исполнения сборки;
У3 — климатическое исполнение и категория размещения;
В — поставка редуктора с вентилятором (для режима работы — 1)

Примечание: Редукторы червячные Ч100, Ч125, Ч160 укомплектованы коническими входными и выходными валами. Цилиндрическое исполнение входного или выходного вала оговариваются при заказе.

Замена отечественных червячных редукторов на импортные аналоги

Отечественный редуктор серии Ч	Импортный мотор-редуктор NMRV

Замена устаревших отечественных редукторов Ч100, Ч125, Ч160 на импортные аналоги.

Редуктор Ч-100 и Ч-100М можно заменить на редуктор или мотор-редуктор NMRV110:

Редуктор:	Ч-100 Ч-100М	NMRV 110
Межосевое расстояние:	100 мм.	110 мм.
Диаметр выходного вала:	45 мм.	42 мм.
Передаточные числа:	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80	5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100
Максимальный момент:	500 Nm	620 Nm

Червячный редуктор Ч-100

Червячный редуктор NMRV 110

Редуктор Ч-125 и Ч-125М можно заменить на редуктор или мотор-редуктор 130 габарита:

Редуктор:	Ч-125, Ч-125М	NMRV 130
Межосевое расстояние:	125 мм	130 мм
Диаметр выходного вала:	55 мм	45 мм
Передаточные числа:	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80	5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100
Максимальный момент:	1000 Nm	1596 Nm

Червячный редуктор Ч-125

Червячный редуктор NMRV 130

Редуктор Ч-160 и Ч-160М можно заменить на редуктор или мотор-редуктор NMRV 150:

Редуктор:	Ч-160, Ч-160М	NMRV 150
Межосевое расстояние:	160 мм	150 мм
Диаметр выходного вала:	70 мм	50 мм
Передаточные числа:	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80	5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100
Максимальный момент:	1600 Nm	1760 Nm

Червячный редуктор Ч-160

Червячный редуктор NMRV 150
